Produktoversikt-Optisk strømmåler

Box Optronics' optiske strømmåler er et høyytelses optoelektronisk måleinstrument konstruert for presis optisk effektdeteksjon og analyse. Bygget rundt høykvalitets silisium (Si) og indium gallium arsenid (InGaAs) fotodiode detektorer, leverer kraftmålerne våre nøyaktige, pålitelige målinger over ultrafiolette, synlige, nær-infrarøde og midt-infrarøde spektralområder.

Serien inkluderer både benchtop flerkanalsmodeller (PM-MC-4-B5) for laboratorie- og produksjonstesting, og kompakte håndholdte enkanalsmodeller (PM-SC-1-HD) for felttesting og kalibrering på stedet. Alle enhetene har intuitive berøringsskjermgrensesnitt, sanntids statistisk analyse (strøm, min, maks, gjennomsnitt, topp-til-topp, standardavvik) og USB-tilkobling for PC-basert datainnsamling og analyse. Med utskiftbare detektorhoder som støtter forskjellige bølgelengdebånd og effektområder, valgfri integreringskuledesign for jevn strålesamling, og fleksibelt fiberkoblingstilbehør (barfiberadapter og FC-fiberadapter), kan våre optiske strømmålere konfigureres for å møte de spesifikke kravene.

Nøkkelfunksjoner-Optisk strømmåler

● Høy måleoppløsning: 0,001dB for presise effektavlesninger

● Bredt effektområde: 1nW~10mW eller 10uW~10W

● Bred bølgelengdedekning: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Flere formfaktorer: Benchtop (4-kanals) og håndholdt (1-kanals) konfigurasjoner tilgjengelig

● Innebygd kraftstatistisk analyse: nåværende verdi, minimum, maksimum, gjennomsnitt, topp-til-topp, standardavvik

● Konfigurerbart datasamplingsintervall: 0,1 s til 1 s

● Intuitivt brukergrensesnitt med berøringsskjerm med sanntidsvisning

● USB-tilkobling med vertsprogramvare for datalogging og grafisk analyse

● Analog spenningsutgang (0~2,5V) via BNC/SMA

● Kompatibel med bare fiberadapter (BFA) og FC fiberadapter (FCA) tilbehør

● Kompakt, robust design egnet for både laboratorie- og industrimiljøer

● Måleusikkerhet: ±5 %

Typiske bruksområder-Optisk strømmåler

● Testing og karakterisering av optiske komponenter (laserdioder, fibre, forsterkere, isolatorer)

● Verifisering av lasereffekt og stabilitetsovervåking

● Fiberoptisk systemjustering og tapsmåling

● Forsknings- og utviklingslaboratorier innen fotonikk og optoelektronikk

● Industriell laser produksjonslinje kvalitetskontroll og testing

● Optisk sensorkalibrering og validering

● Testing av telekommunikasjonskomponenter (CWDM, DWDM, transceivere)

● Optiske laboratorier for utdanning og universiteter

● Feltservice og utstyrskalibrering på stedet

Tekniske spesifikasjoner-Optisk strømmåler

Detektorspesifikasjoner (T=25°C)

Spesifikasjoner for vertsenhet

Tilbehørsspesifikasjoner

Produktdetaljer-Optisk strømmåler

Hva er en optisk strømmåler?

En optisk effektmåler er et presisjons optoelektronisk instrument designet for å måle kraften til optiske signaler, typisk fra lasere, lysdioder (LED) eller fiberoptiske overføringssystemer.

Den består av to primære komponenter: et kalibrert fotodiodesensorhode som konverterer innkommende optisk strøm til en elektrisk strøm, og en skjerm-/behandlingsenhet som forsterker, digitaliserer og viser den målte effektverdien i enheter som watt (W), milliwatt (mW) eller desibel i forhold til 1mW (dBm).

Optiske strømmålere er grunnleggende verktøy innen fotonikkforskning, fiberoptisk kommunikasjon, laserproduksjon og kvalitetskontroll. De brukes til karakterisering av laserutgang, måling av tap av fiberinnsetting, måling av utgangseffekt og forsterkning av optisk forsterker og verifisering av effektbudsjett på systemnivå.

Valget av detektormateriale (silisium for synlig/NIR, InGaAs for NIR/SWIR) bestemmer bølgelengdeområdet og følsomheten til instrumentet.

Produktserieoversikt

Box Optronics tilbyr en modulær optisk strømmålerplattform med utskiftbare detektorhoder og to vertsenhetsalternativer, som lar kundene konfigurere et system optimalisert for deres spesifikke målekrav:

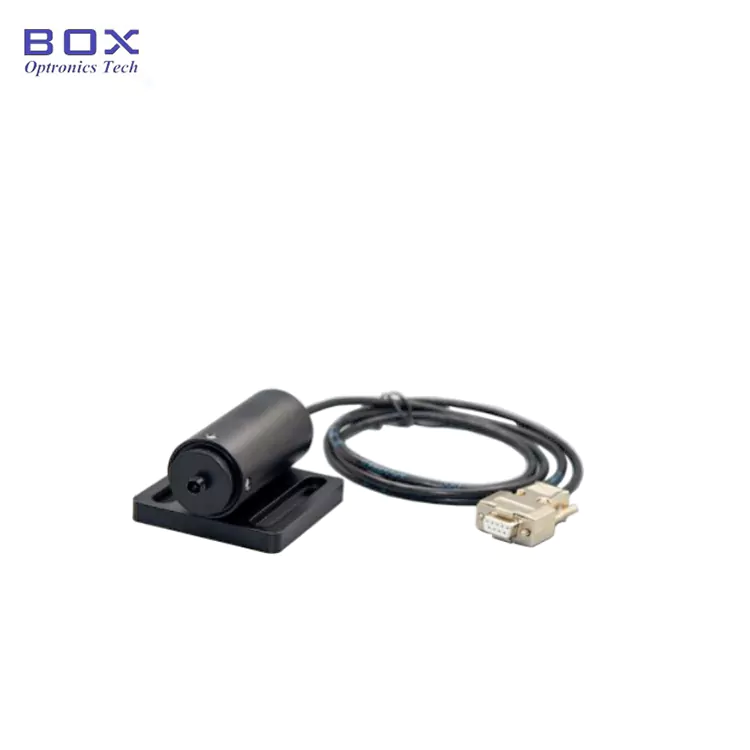

Detektorhoder

• PMS-4011-2040:Silisiumfotodiodedetektor med integrerende sfære, som dekker 400~1100nm med et effektområde på -20~+40dBm (10μW~10W). Ideell for synlige og nær-infrarøde lasereffektmålinger.

• PMS-9016-6010:InGaAs-fotodiodedetektor (ingen integrerende sfære), som dekker 900~1650nm med et utvidet laveffektområde på -60~+10dBm (1nW~10mW). Optimalisert for høyfølsomme telekommunikasjonsbåndmålinger.

• PMS-9016-2043:InGaAs fotodiodedetektor med integrerende kule, som dekker 900~1650nm med et bredt effektområde på -20~+43dBm (10μW~20W). Egnet for generell telekom- og datakomtesting.

• PMS-1122-2040: InGaAs-fotodiodedetektor med utvidet bølgelengde med integrerende sfære, som dekker 1100~2200nm med et effektområde på -20~+40dBm (10μW~10W). Designet for kortbølge infrarød (SWIR) applikasjoner.

Vertsenheter

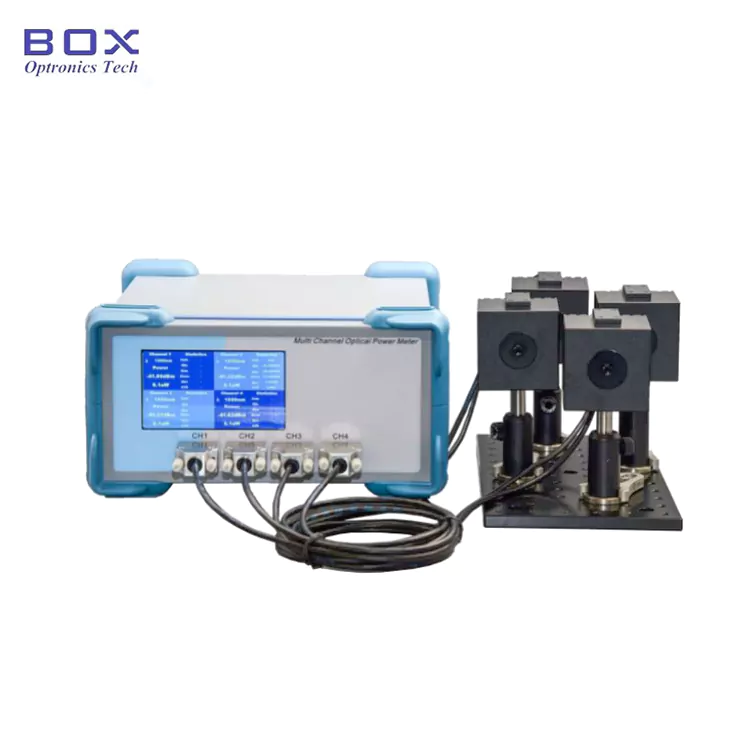

• PM-MC-4-B5 (Benchtop Multi-Channel): Fire-kanals benktopp enhet med stor berøringsskjerm som støtter samtidig måling av opptil fire detektorkanaler. Ideell for laboratorieoppsett, produksjonsteststasjoner og applikasjoner som krever flerpunktsovervåking.

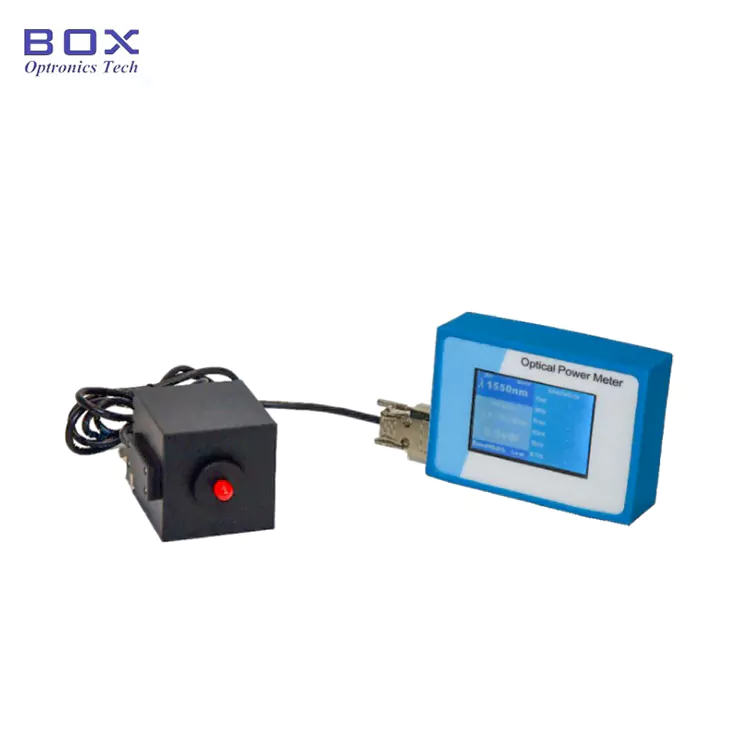

• PM-SC-1-HD (håndholdt enkeltkanal): Kompakt enkanals håndholdt enhet med berøringsskjerm-grensesnitt, designet for portabilitet og feltbruk. Perfekt for kalibrering på stedet, feltservice og mobile testapplikasjoner.

Bestillingsinformasjon-Optisk strømmåler

Modellnomenklatur

Vertsenhets navnekonvensjon

PM - XX - X - XX

Eksempel: PM-MC-4-B5

Detektornavnekonvensjon

PMS - XXXX - XXXX - XX

Eksempel: PMS-9016-2040-FC

Datablad og programvare-optisk strømmåler

Datablad

· Fjernkontroll via USB-grensesnitt. Link for nedlasting av PC-programvare følger med kjøpet.

Vilkår for tilbud og betaling

Sitatvilkår

· EXW

· DAP

· FOB

· Andre vilkår: Ta kontakt med oss ​​for å diskutere.

Betalingsbetingelser

· PayPal: Rask og sikker betaling for prøver og små bestillinger

· T/T (bankoverføring): Standard betalingsmåte for vanlige produksjonsordrer

· Alibaba Trade Assurance: Sikker ordrebeskyttelse for nettbaserte transaksjoner med kjøpergaranti

· Kredittkort: Tilgjengelig via PayPal og Alibaba-plattformene

· Fleksible betalingsvilkår: Omsettelige

Ledetid

· Standardenheter (modeller på lager): 3-5 virkedager

· Standardproduksjon: 10~15 virkedager

· Volumbestillinger: Ta kontakt for produksjonsplan

· Internasjonal frakt: ~5 virkedager (DHL/UPS/FedEx Express)

· Fremskyndet tjeneste: Tilgjengelig på forespørsel

Bruksmerknader og håndtering - Optisk strømmåler

Sikkerhetsregler

· Se aldri direkte inn i en aktiv laserstråle eller optisk utgangsport

· Følg alltid passende lasersikkerhetsprotokoller og bruk passende laservernbriller

· Ikke overskrid den maksimale merkeeffekten for detektormodellen som er i bruk

· Koble fra strømmen før du rengjør eller utfører service på enheten

· Bruk kun den angitte strømforsyningen for å unngå skade på instrumentet

Detektorpleie og vedlikehold

· Hold detektoråpningen ren og fri for støv, olje og rusk

· Bruk rene, lofrie kluter og en passende optisk rengjøringsløsning når du rengjør detektoroverflaten

· Skift alltid beskyttelseshettene på detektoren når den ikke er i bruk

· Unngå å berøre den aktive detektoroverflaten med fingre eller verktøy

· Rengjør fiberkontaktene før de settes inn med riktig rengjøringsverktøy

· Unngå å miste eller utsett detektoren for mekanisk støt

· Oppbevares i et rent, tørt miljø når den ikke er i bruk

· Periodisk rekalibrering anbefales årlig

Kvalitetssikring

Box Optronics er forpliktet til å tilby optiske test- og måleinstrumenter av høy kvalitet med pålitelig, konsistent ytelse. Alle våre optiske strømmålere gjennomgår strenge testing, kalibrering og kvalitetskontrollprosedyrer før forsendelse.

Garanti

· 12 måneders begrenset garanti fra leveringsdatoen

· Garantien dekker defekter i materialer og utførelse

· Gratis reparasjon eller erstatning for defekte enheter under garanti

· Garantien dekker ikke skade fra feilbruk, feilhåndtering, uautorisert modifikasjon eller normal slitasje på forbruksdeler
