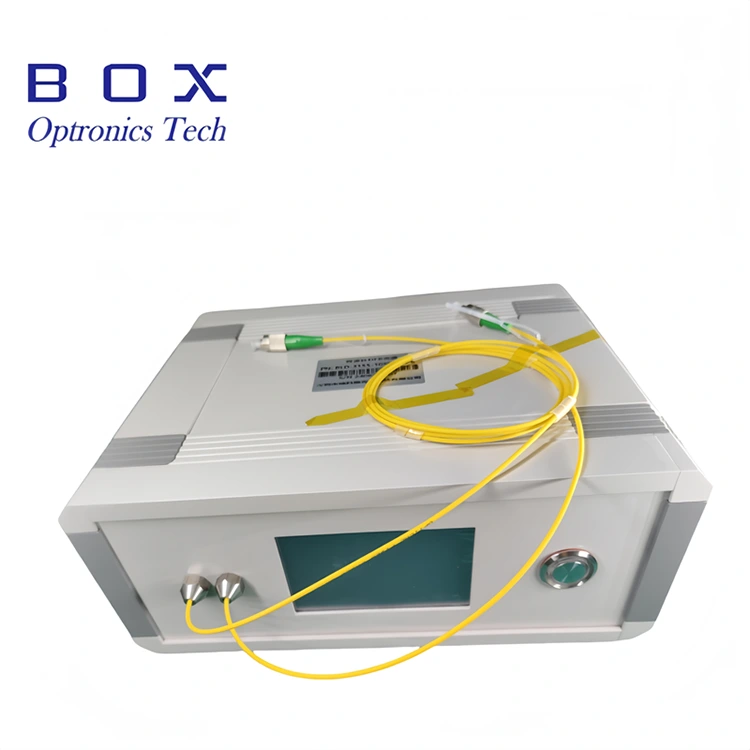

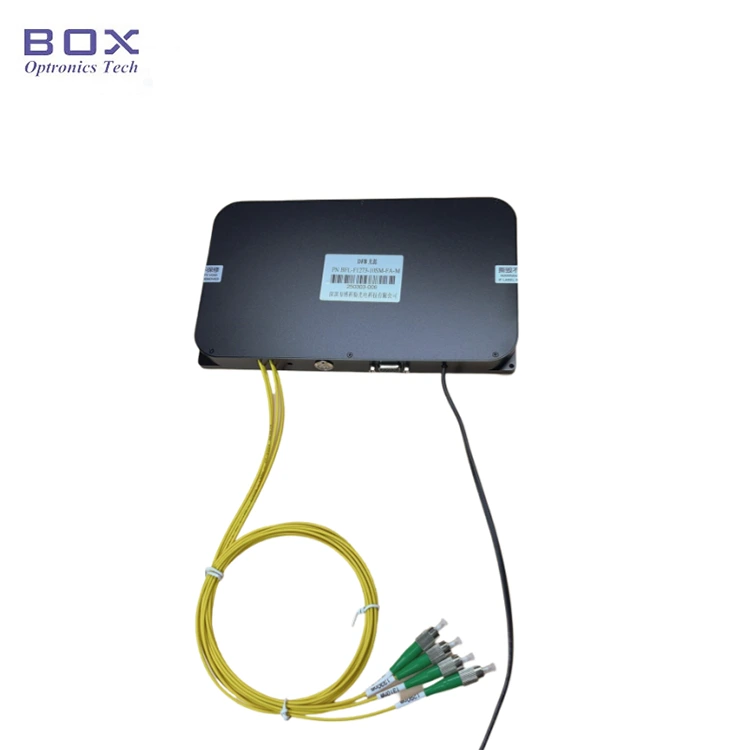

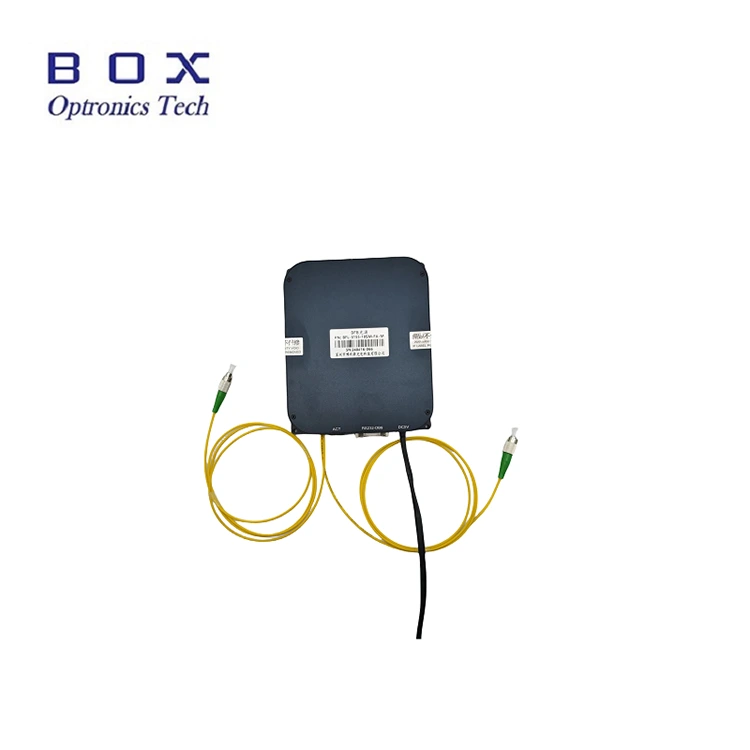

Dette er en flerkanals DFB-laserkilde med fritt konfigurerbare bølgelengder og kontinuerlig bølgedrift (CW). Tilgjengelige bølgelengdealternativer inkluderer CWDM (1270~1650 nm), DWDM ITU-kanaler 18~64, LAN-WDM-bølgelengder, samt spesifikke bølgelengder som 1030 nm og 1064 nm. Produktet er tilgjengelig i to konfigurasjoner: en frittstående skrivebordsenhet eller et integrerbart modulært alternativ; utstyrt med kommunikasjonsgrensesnitt og overvåkingsprogramvare. Brukere kan velge mellom en fast utgangseffekt eller en strømjusterbar konfigurasjon. Denne flerkanals DFB-laserkilden støtter drift som en enkeltkanals lyskilde eller samtidig utgang over flere kanaler.
|
Parameter |
Enhet |
Doble kanaler |
Fire kanaler |
Note |
|
Arbeidsbølgelengde |
nm |
1310/1550 |
1270/1290/1310/1330 |
kan tilpasses |
|
Valgfri bølgelengde |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
DFB type |
|
|
Utgangseffekt |
mW |
20/10/Annet |
kan tilpasses |
|
|
Sidemodus Undertrykkelsesforhold |
dB |
>30 |
|
|
|
Arbeidsmodus |
- |
CW |
|
|
|
Effektjusteringsområde |
- |
10~100 % |
|
|
|
Kortsiktig stabilitet (15 minutter) |
dB |
≤±0,02 Ekvivalent ≤±0,5 % |
|
|
|
Langsiktig stabilitet (8 timer) |
dB |
≤±0,05 Ekvivalent ≤±1,2 % |
|
|
|
Kobling |
- |
FC/APC |
kan tilpasses |
|
|
Fibertype |
- |
Hi1060/SMF-28/PM1550 |
kan tilpasses |
|
|
Pakke |
mm |
195(B)×220(D)×120(H) |
Benketopp |
|
|
150(B)×125 (D)×20 (H) |
Modul |
|||
|
Strømforsyning |
V |
AC 110~240V, <20W |
Benketopp |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
Strømforbruk |
W |
≤60 |
|
|
|
Driftstemperaturområde |
℃ |
-5 ~+55 |
|
|
|
Oppbevaringstemperaturområde |
℃ |
-40 ~+85 |
|
|
● Tilpassbare bølgelengder og utgangseffekter;
● 2~16 kanaler tilgjengelig;
● Fast eller justerbar utgangseffekt;
● Høy utskriftsstabilitet, liten størrelse og rask oppstart.
● WDM,AWG, PLC-enhetsdifferensialtap,deteksjon av returtap;
● Oftalmisk OCT;
● Fiberenhetskalibrering og passive komponenttestsystemer.
● Tilgjengelige bølgelengder (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

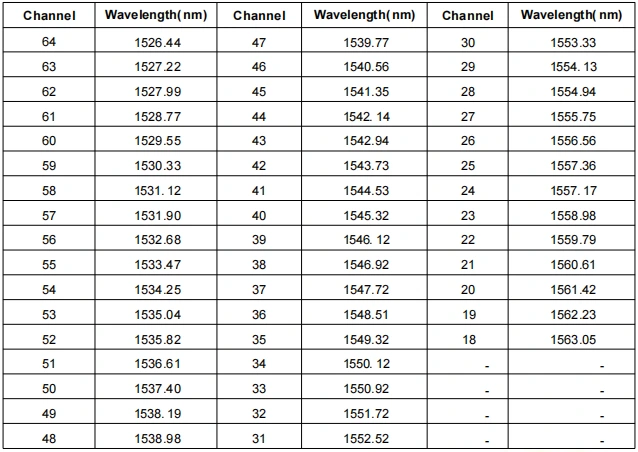

● ITU-kanal 18~64 bølgelengder (mm):

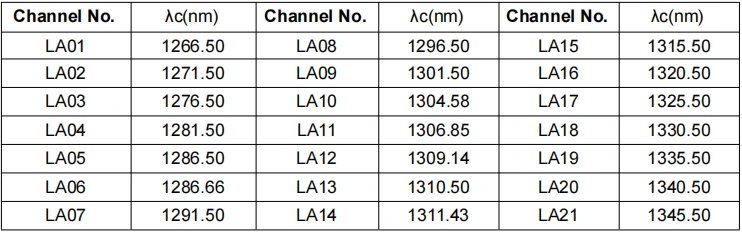

● LAN-WDM-bølgelengder (mm):
Trinn 1. Utpakking: Kontroller før montering om alt tilbehør er komplett.
Trinn 2. Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)
Trinn 3. Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.
Settp4. Koble til vertsdatamaskinen: Bruk USB-RS485 DB9-datakabelen til å koble til flerkanals DFB-laserkilden og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere serieportens datakabel, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

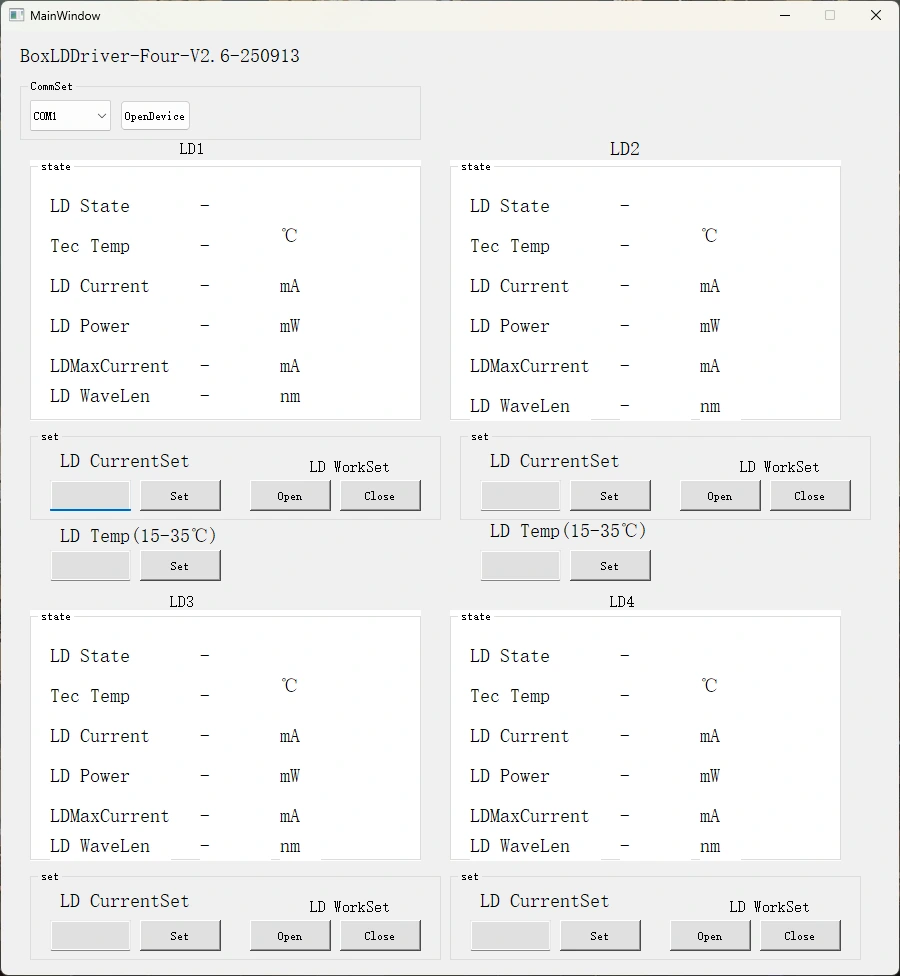

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommando eller PC-programvare for å kontrollere LD-strømmen og LD-temperaturen til flerkanals DFB-laserkilden. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)
