C-Band Tunable Laser Module

Produktoversikt-C-Band Tunable Laser Module

C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) fra Box Optronics er en kompakt, integrert justerbar lasermodul som dekker hele C-bånds bølgelengdeområdet og fiberkoblet utgang.

ATLS4-modellen er optimalisert for presisjonsbølgelengdeinnstilling, og gir en typisk bølgelengdetrinnstørrelse på 10 pm, ≤100 µs bølgelengdebyttetid og smal linjebredde-ytelse under 5 MHz. Den er ideell for applikasjoner som krever høy spektral nøyaktighet, inkludert FBG-spørring, smalbåndsoptisk filterkarakterisering, DWDM-komponenttesting og fotoniske presisjonsmålinger.

HTLS4-modellen er designet for applikasjoner for rask bølgelengdeskanning, med rask bølgelengdeinnstillingsrespons ned til 1 µs, høyhastighetsskanningskapasitet på over 1000 nm/s og omtrent 1 MHz linjebredde. Den er optimert for dynamisk FBG-sensing, testing av optisk komponent med høy gjennomstrømning og applikasjoner for rask spektralinnsamling.

Begge modellene deler samme mekaniske pakke, elektriske grensesnitt og fiberutgangskonfigurasjon, slik at systemdesignere kan velge riktig ytelsesgrad basert på applikasjonskrav uten å endre den mekaniske eller elektriske integrasjonsdesignen.

Nøkkelfunksjoner-C-Band Tunable Laser Module

• Bredt C-bånds bølgelengdeinnstillingsområde: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Høy bølgelengdenøyaktighet: ±10pm absolutt, ±2pm stabilitet, <3pm repeterbarhet

• Rask innstillingshastighet: ≤100µs (ATLS4) / ≤1µs (HTLS4) per trinn

• Høy skannehastighet: >40nm/s ved 22.00-trinn (ATLS4) / >1000nm/s ved 20.00-trinn (HTLS4)

• Trinn med fin bølgelengde: typisk 22.00 (ATLS4) / 20.00 typisk (HTLS4)

• Høy utgangseffekt: >10dBm (10mW) over hele innstillingsområdet

• Utmerket kraftstabilitet: ±0,05 dBm

• God strømplanhet: ≤±0,3dB

• Høy undertrykkingsforhold for sidemodus: >35dB (ATLS4) / >40dB (HTLS4)

• Lav relativ intensitetsstøy: <-135dB/Hz

• Smal linjebredde: <5MHz (ATLS4) / ~1MHz typisk (HTLS4), statisk

• Standard FC/APC-fiberkontaktutgang

• Kompakt modulformfaktor: 134x104x21 mm

• 5V DC-forsyning, <5W typisk strømforbruk

• Bredt driftstemperaturområde: -20°C til +65°C

Typiske applikasjoner-C-Band Tunable Laser Module

• Fiber Bragg-gitter (FBG) demodulasjons- og utspørringssystemer

• Testing og karakterisering av optisk passiv enhet (innsettingstap, returtap, filterrespons)

• DWDM-komponent- og bølgelengdedelingsmultipleksertesting

• Fiberoptiske sensorsystemer for temperatur-, belastnings- og vibrasjonsmåling

• Strukturell helseovervåking av broer, tunneler, rørledninger og vindturbinblader

• Justerbare laserkilder for måling og analyse av optisk spektrum

• Forskning og utvikling i fotonikk- og optiske kommunikasjonslaboratorier

• OEM-integrering i optisk test- og måleutstyr

Produktspesifikasjoner-C-Band Tunable Laser Module

Optiske og bølgelengdespesifikasjoner

Mekaniske og elektriske spesifikasjoner

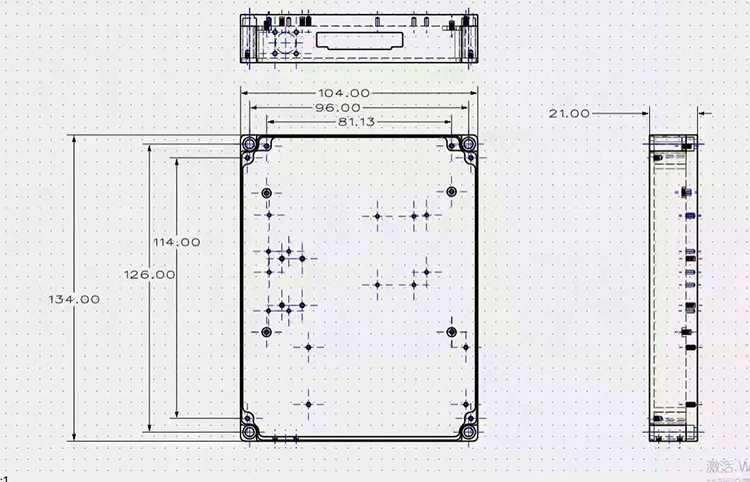

Pakkedimensjoner-C-Band Tunable Laser Module

Moduldimensjoner: 134 mm (L) × 104 mm (B) × 21 mm (H)

Bestillingsinformasjon-C-Band Tunable Laser Module

Modellnomenklatur

XTLS4-C-Band

Eksempler: ATLS4-C-Band, HTLS4-C-Band

Ofte stilte spørsmål (FAQ)-C-Band Tunable Laser Module

Spørsmål: Hva er forskjellen mellom ATLS4- og HTLS4-modeller?

A: ATLS4 og HTLS4 deler den samme mekaniske pakken, det elektriske grensesnittet og fiberutgangen, men varierer i tuninghastighet, trinnstørrelse og linjebreddeytelse.

ATLS4-standardversjonen gir en 10 pm bølgelengde trinnstørrelse, ≤100 µs enkelt-trinns bølgelengde byttetid, >40 nm/s skannehastighet (10 pm trinn) og en smal linjebredde på <5 MHz, noe som gjør den ideell for høyoppløselige spektrale målinger og presisjon optisk karakterisering.

HTLS4-høyhastighetsversjonen gir ≤1 µs enkelt-trinns bølgelengde-svitsjetid og >1000 nm/s skannehastighet med 20 pm bølgelengde-trinnoppløsning, noe som gjør den ideell for rask FBG-spørring, dynamisk fiberføling og testing av optisk komponent med høy gjennomstrømning.

Velg modellen basert på applikasjonens krav til skannehastighet, bølgelengdeoppløsning og signal-til-støy-forhold.

Spørsmål: Kan denne avstembare laserkilden brukes til FBG-avhørssystemer?

A: Ja. De avstembare lasermodulene ATLS4 og HTLS4 er vidt egnet for FBG-avhørssystemer. Deres nøyaktige bølgelengdeinnstillingsevne, høye bølgelengdeoppløsning og stabile optiske utgang tillater nøyaktig sporing av FBG-bølgelengdeskift forårsaket av temperatur-, belastnings- og vibrasjonsendringer. ATLS4 er optimert for spektralanalyse med høy oppløsning, mens HTLS4 gir høyhastighets skanningsevne for dynamisk FBG-føling og målinger med høy gjennomstrømning.

Spørsmål: Hva er utgangseffekten og flatheten?

A: Begge modellene leverer >10dBm utgangseffekt over hele innstillingsområdet, med ±0,05dBm kraftstabilitet og ≤±0,3dB flathet. Den integrerte effektkontrollsløyfen opprettholder konsistent utgangseffekt når bølgelengden justeres, og reduserer målefeil forårsaket av effektvariasjoner.

Spørsmål: Hva er minimum bestillingsmengde (MOQ)?

A: MOQ er 1 enhet. Vi støtter fleksible bestillingsmengder, fra enkeltenheter for FoU og prototyping til volumproduksjon for OEM-integrasjon. Kontakt salgsteamet vårt for spesifikke priser for ønsket kvantum.

Dataark-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band Tunable Laser Module

Lead Time-C-Band Tunable Laser Module

• Standardproduksjon:1~2 uker

• Volumbestillinger: Kontakt oss for en produksjonsplan

• Egendefinerte bestillinger: 3–4 uker

• Internasjonal frakt: ~5 virkedager (DHL/UPS/FedEx Express)

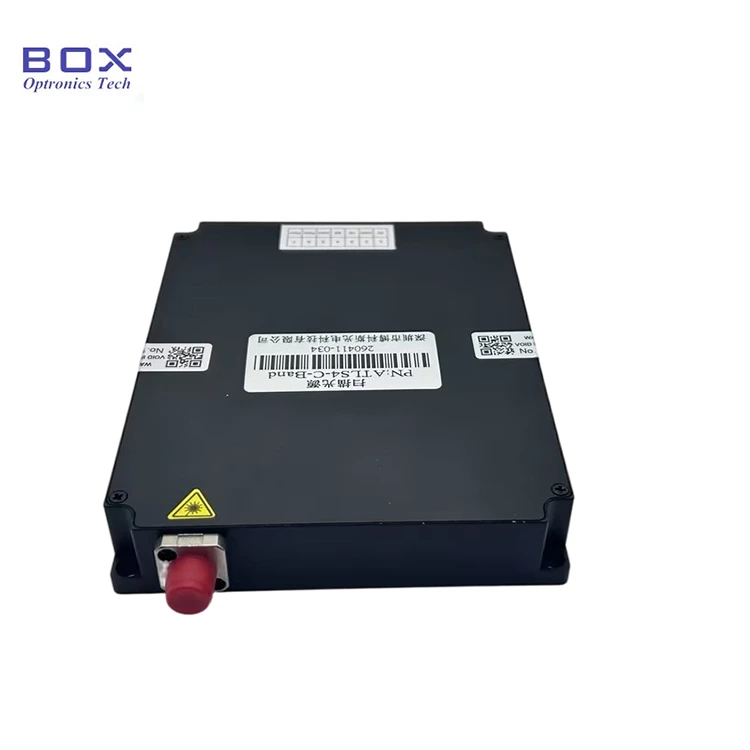

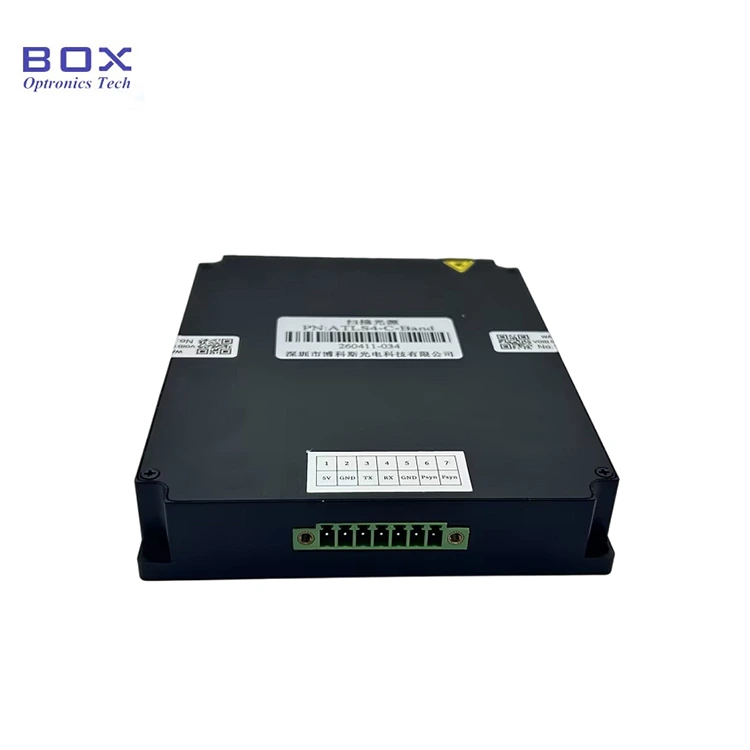

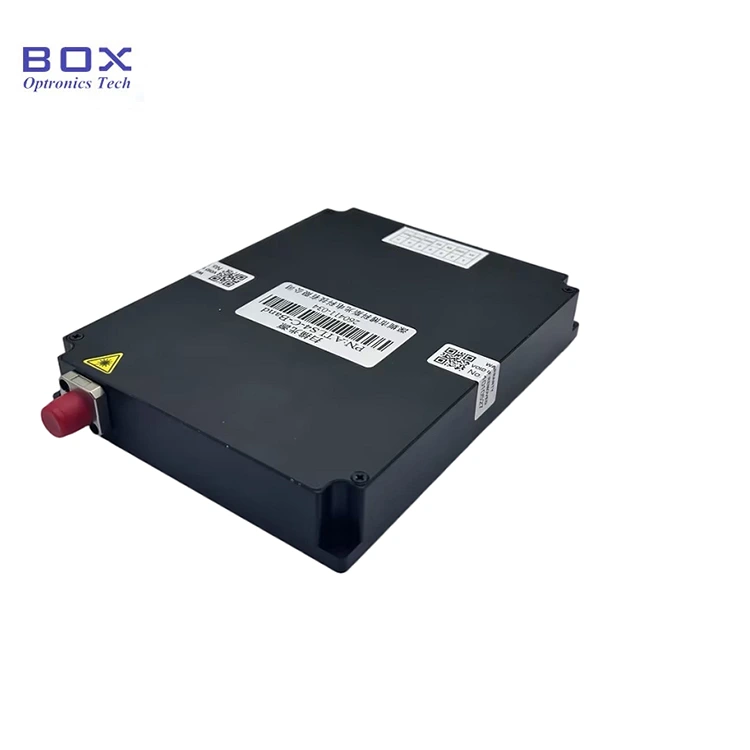

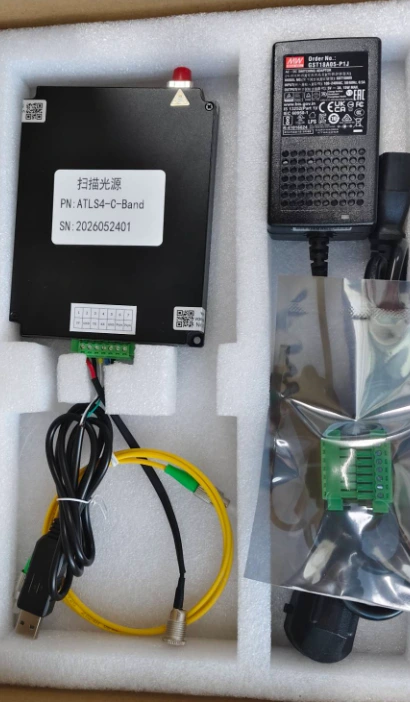

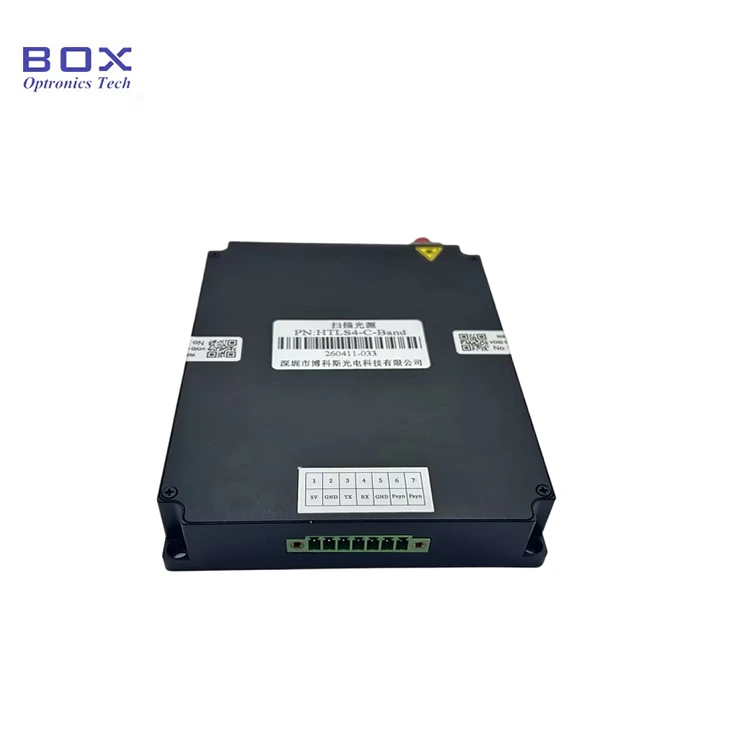

Bilde av det faktiske produktet-C-Band Tunable Laser Module
