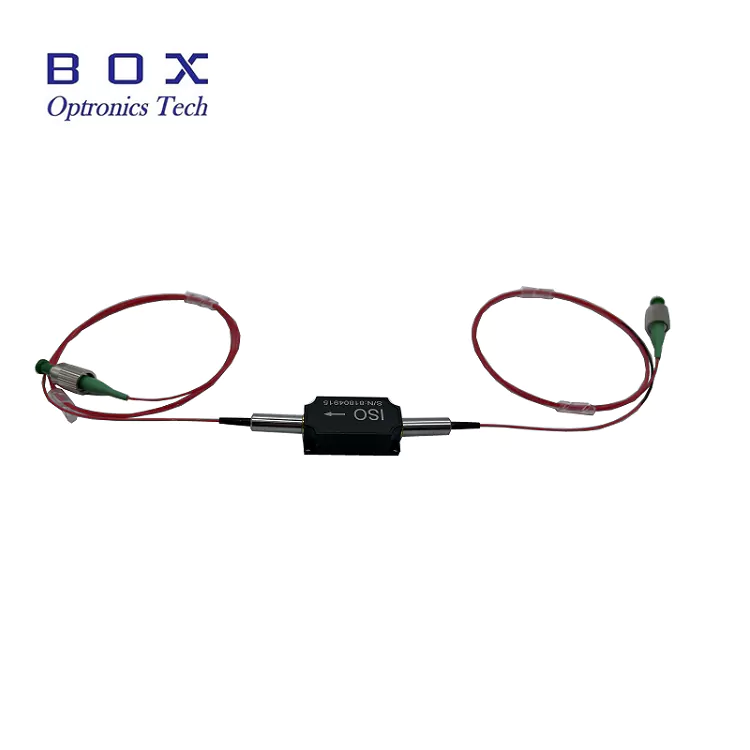

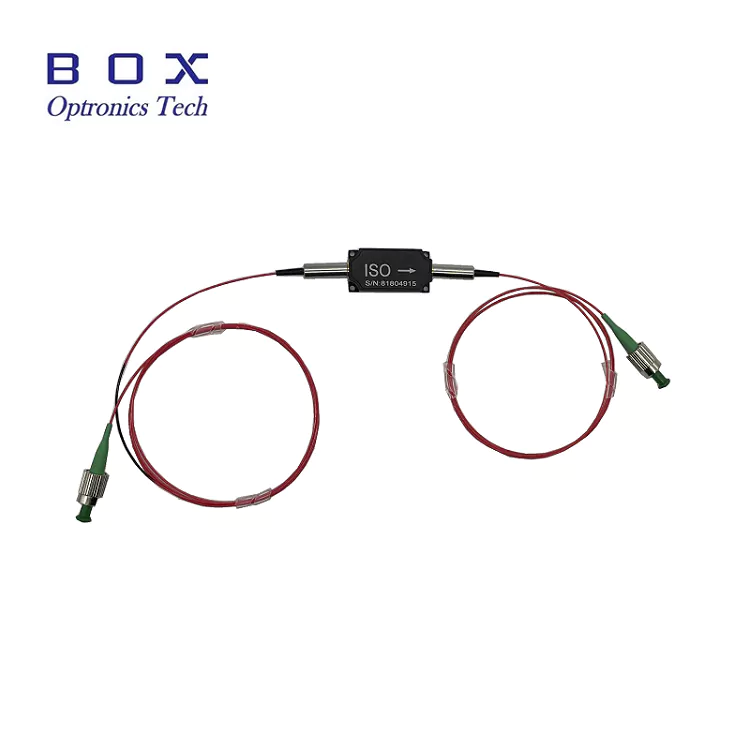

850nm høyeffektsirkulator

Box Optronics leverer 850nm High Power Circulator, en passiv optisk komponent med høy ytelse designet for presis lysretningskontroll i fiberoptiske systemer. Denne 3-ports sirkulatoren muliggjør ikke-gjensidig overføring, og dirigerer optiske signaler fra port til port på en sekvensiell måte samtidig som den opprettholder utmerket optisk ytelse.

Denne sirkulatoren har typisk innsettingstap så lavt som 1,0dB, høy isolasjon på typisk 25dB og høyt returtap på minimum 45dB, og er ideell for 850nm-applikasjoner med høy effekt. Den støtter total gjennomsnittlig effekthåndtering på opptil 500mW/1W/5W/10W på tvers av porter, noe som gjør den egnet for krevende fiberlaser- og forsterkersystemer.

Plassert i en kompakt 58×28×26 mm pakke med 780-HK fiber-pigtails, tilbyr 850nm høyeffektsirkulatoren stabilitet og pålitelig langsiktig ytelse.

Nøkkelfunksjoner

• Høy isolasjon: 25dB typisk toppisolasjon, 22dB minimum

• Lavt innsettingstap: 1,0dB typisk, 1,5dB maksimum

• Høyt returtap: 45dB minimum (Input/Output)

• Lavt polarisasjonsavhengig tap (PDL): ≤0,15dB

• Høy effekthåndtering: opptil 500mW, 1W, 5W, 10W

• Høy toppeffektkapasitet: <10kW for ns-pulsdrift

• Høy undertrykkelse av krysstale: 45dB minimum

• Kompakt og robust pakkedesign: 58×28×26mm

• 780-HK fiber pigtails for høyeffektapplikasjoner

• Utmerket pålitelighet og langsiktig stabilitet

• 3-ports ikke-gjensidig lystransmisjon

• Bredt driftstemperaturområde: +10°C til +50°C

Typiske applikasjoner

• Fiberoptiske sensorsystemer

• Fiberoptisk instrumentering og testutstyr

• 850nm fiberlasersystemer

• Biomedisinsk bildediagnostikk og OCT-systemer

• Forsknings- og utviklingslaboratorier

• Distribuert tilbakemelding (DFB) laserbeskyttelse

Tekniske spesifikasjoner

Optiske spesifikasjoner (T=25°C)

Mekaniske og miljømessige spesifikasjoner

*Merk: Spesifikasjonene ovenfor er for enheter uten kontakter. For enheter med kontakter er håndteringseffekten begrenset til 1W, innsettingstapet er 0,3dB høyere, returtapet er 5dB lavere og ekstinksjonsforholdet er 2dB lavere.

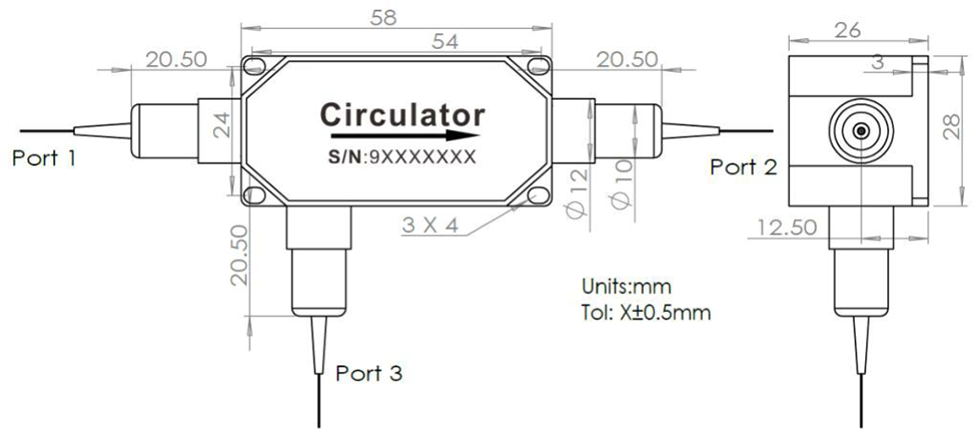

Pakkedimensjoner

850nm høyeffektsirkulator er pakket i et kompakt, robust hus med følgende dimensjoner (enhet: mm):

• Pakkestørrelse: 58 × 28 × 26 mm

• 3-ports konfigurasjon med fiber pigtails

• 4 monteringshull for sikker installasjon

• Toleranse: ±0,5 mm

Portkonfigurasjon

Denne 3-ports optiske sirkulatoren muliggjør enveis optisk signalruting i en 1 → 2 → 3 → 1 sekvens:

• Port 1 → Port 2: Lavt innsettingstap fremover overføring

• Port 2 → Port 3: Ruting av tilbakespredte/reflekterte signaler

• Port 3 → Port 1: Foroversending som fullfører sirkulasjonssløyfen, samtidig som høy isolasjon opprettholdes i bakoverveier

Enheten bruker en ikke-gjensidig optisk design for å sikre retningssignalutbredelse og effektiv isolasjon mellom ikke-tilstøtende porter, noe som gjør den ideell for fibersensor, laserbeskyttelse og optiske målesystemer.

Arbeidsprinsipp

En 850nm optisk sirkulator med høy effekt er en passiv flerports ikke-gjensidig enhet som ruter optiske signaler i en sekvensiell 1 → 2 → 3 → 1 retning, som muliggjør retningsbestemt signalbehandling i fiberoptiske systemer.

Enheten er basert på Faraday-rotasjonseffekten kombinert med polarisasjonsavhengige optiske rutingkomponenter.

Arbeidsprinsipp:

•Faraday Rotator: introduserer en fast ikke-resiprok polarisasjonsrotasjon (vanligvis 45°), uavhengig av forplantningsretningen

•Polarisasjonsrutingsoptikk: direkte optiske signaler basert på polarisasjonstilstand

•Ikke-gjensidig overføring: sikrer retningsbestemt signalruting med høy isolasjon mellom omvendte forplantningsbaner

Nøkkelfunksjoner:

•Skiller forover- og bakoverforplantende optiske signaler

•Beskytter laserkilder mot bakrefleksjoner

•Muliggjør toveis drift i fiberoptisk sensing og lasersystemer

•Støtter signalruting i måle- og sensingsarkitekturer

Hvorfor velge Box Optronics?

•Streng kvalitetskontroll med 100 % testing før forsendelse

•Konkurransedyktige priser med stabil bulkleveringsevne

•Fleksible tilpasningsmuligheter for bølgelengde, kraft, fiber og kontakter

•7×24 timer teknisk støtte og rask respons

•Eksempeltesting tilgjengelig for evaluering

•Global frakt med DHL, UPS og FedEx ekspresslevering

Bestillingsinformasjon

Modellnomenklatur

HPCIR - XXX - X - X - X - X - XX - XX

Eksempel: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm høyeffektsirkulator, 780-HK fiber, 900μm løst rør, 1m fiberlengde, 58x28x26mm pakke, 10W håndteringseffekt, FC/APC-kontakt

Tilgjengelige tilpasningsalternativer

•Senterbølgelengde: 830nm, 850nm, andre bølgelengder tilgjengelig på forespørsel

• Effektrangering: 500mW, 1W, 5W, 10W, høyere effekt tilgjengelig for tilpassede design

•Fibertype: 780-HK, andre spesialfibre

•Fiberlengde: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (egendefinerte lengder tilgjengelig)

•Pigtail type: 250 μm bare fiber, 900 μm løst rør, 3,0 mm løst rør

•Koblingstype: FC/UPC, FC/APC, SC/APC, LC/APC eller tilpassede kontakter

•Pakkestørrelse: Standard 58x28x26mm eller tilpassede pakkedimensjoner

•4-ports sirkulatorkonfigurasjoner tilgjengelig på forespørsel

For tilpassede krav, vennligst kontakt vårt salgsteam.

Datablad og testrapport

Hver 850nm høyeffektsirkulator leveres med en omfattende testrapport som dokumenterer målte ytelsesparametere. Dataarket PDF-filen inneholder detaljerte spesifikasjoner og ytelseskurver.

•Individuell testrapport følger med hver enhet

Datablad

Vilkår for tilbud og betaling

Sitatvilkår

•EXW (Ex Works): Anbefales hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen fraktkostnader belastes av oss.

•DAP (levert på stedet): Hvis du ikke har en kurerkonto, kan vi ordne frakt med forhåndsbetalt frakt.

•Andre vilkår: Ta kontakt med oss ​​for å diskutere.

Betalingsbetingelser

•PayPal: Rask og sikker betaling for prøver og små bestillinger

•T/T (bankoverføring): Standard betalingsmåte for vanlige produksjonsordrer

•Alibaba Trade Assurance: Sikker ordrebeskyttelse for nettbaserte transaksjoner med kjøpergaranti

•Fleksible betalingsbetingelser: Omsettelige for langsiktige eller strategiske partnere

Ledetid

•Standard produksjon: ~10-15 virkedager

•Egendefinerte konfigurasjoner: 15-20 virkedager

•Volumbestillinger: Ta kontakt for produksjonsplan

• Internasjonal frakt: ~3-5 virkedager (DHL/UPS/FedEx Express)

• Hurtig service: Tilgjengelig på forespørsel

Bruksmerknader og håndtering

ESD-beskyttelse

Mens optiske sirkulatorer er passive enheter, kreves riktig håndtering for å opprettholde ytelse og pålitelighet.

•Arbeid på en ren, støvfri overflate

•Unngå å berøre fiberendene direkte

•Behold støvhettene på kontaktene når de ikke er i bruk

•Bruk riktig ESD-beskyttelse under håndtering og installasjon

Fiberhåndtering

•Unngå overdreven bøying av fiberen

•Ikke trekk eller vri fiberstråene

•Rengjør fiberkoblinger før tilkobling

•Bruk alltid støvhetter når kontakten ikke er i bruk

•Inspiser fiberendesiden for skade før bruk

Krafthåndteringshensyn

•Sørg for at den totale inngangseffekten ikke overstiger det nominelle maksimum

•Bruk riktig strømovervåking for å unngå overbelastning

•Tillat for riktig varmespredning ved høye effektnivåer

•Monter på en kjøleribbe for kontinuerlig drift med høy effekt

•Merk: Koblingsutstyrte enheter har redusert effekthåndtering (maks. 1W)

•Unngå plutselige krafttopper som kan overskride toppeffekten

Installasjon og montering

•Monter sirkulatoren sikkert ved hjelp av de 4 monteringshullene

• Sørg for riktig justering for å minimere ytterligere tap

•Sett tilstrekkelig plass til fiberbøyeradius

•Operer innenfor spesifisert temperaturområde for pålitelighet (+10°C til +50°C)

•Unngå mekanisk belastning på fiber-pigtailene

• Sørg for riktig portorientering for riktig signalruting
