1550nm 23dBm optisk halvlederforsterker

Innholdsfortegnelse

1. Introduksjon av 1550nm 23dBm optisk halvlederforsterker

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

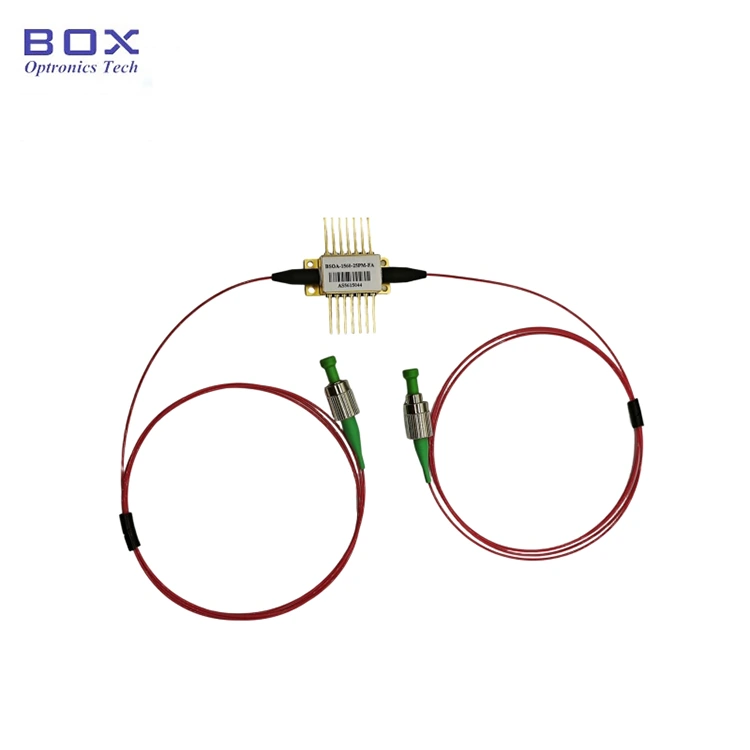

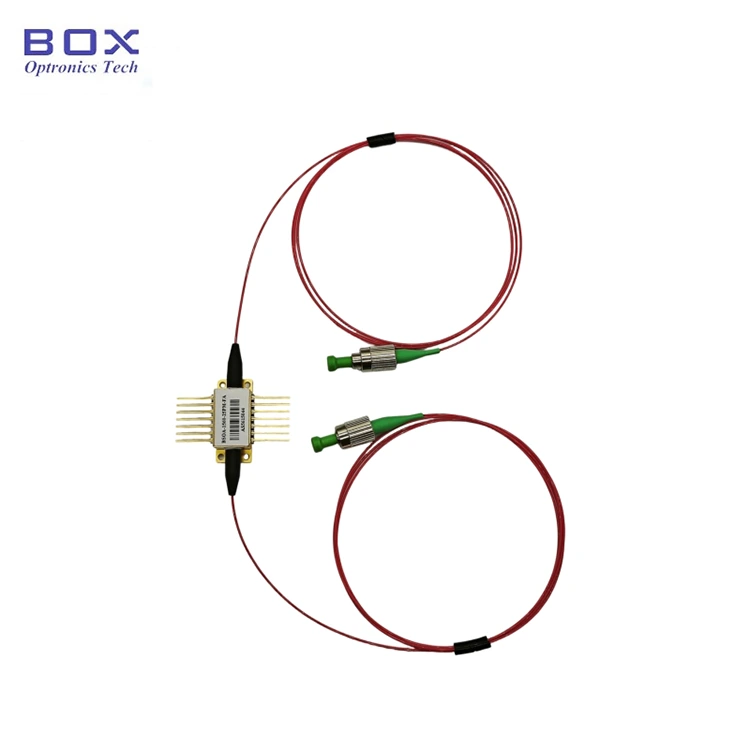

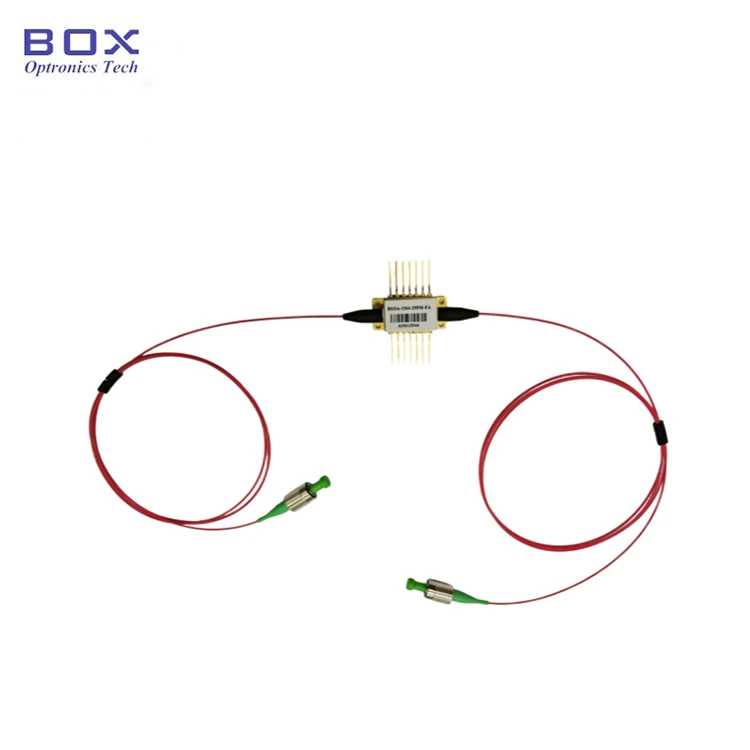

Dette er en 1550nm 23dBm optisk halvlederforsterker med en 14-pins sommerfuglpakke. Den har 23dBm optisk metning, 30~35dB liten signalforsterkning, typisk 100nm -3dB forsterkningsbåndbredde, og integrerer TEC og termistor for et stabilt og jevnt spektrum. Egnet for Tapserstatning for fiberoptiske forbindelser og brytere, WDM fiberoptiske nettverk og MOPA lasere.

Produkt Spesifikasjoner

Produkt Funksjoner

● 40G og 100G C-Band blokkerende lukker eller modulasjon;

● Lav støy Figur &Lav polarisasjonsavhengighet;

● 14-pinners BTF-pakke med TEC og termistor.

Produkt Søknader

● Tapserstatning for fiberoptisk tilkobling og bytte;

● WDM fiberoptisk nettverk;

● MOPA (Master Oscillator effektforsterker)laser.

Produkt Detaljer

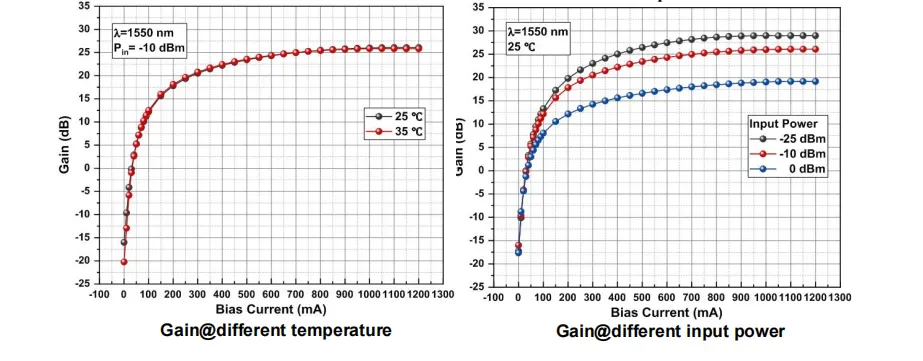

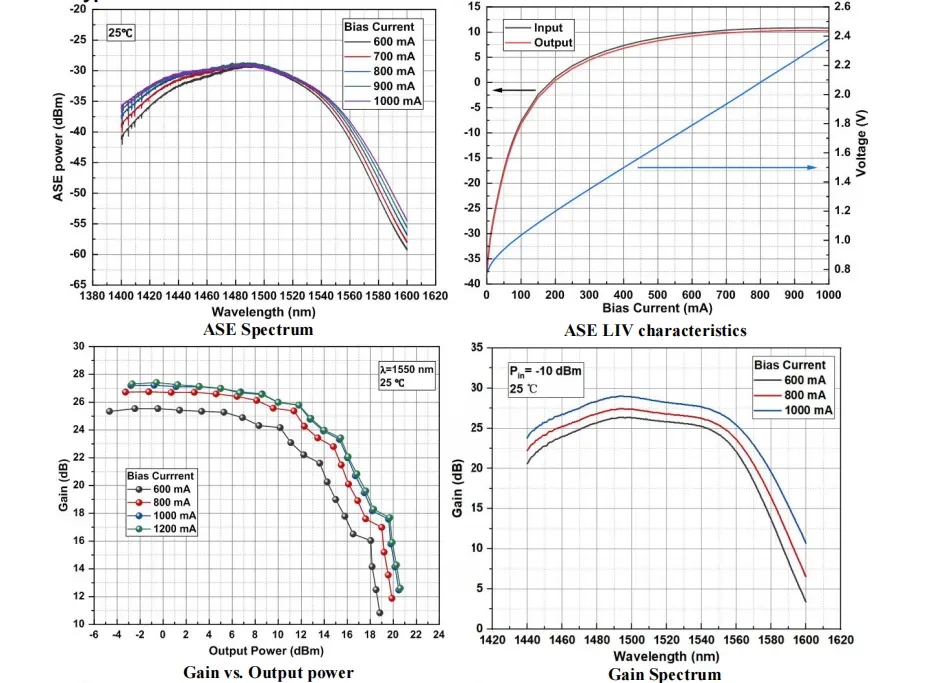

● Typisk karakteristisk kurve

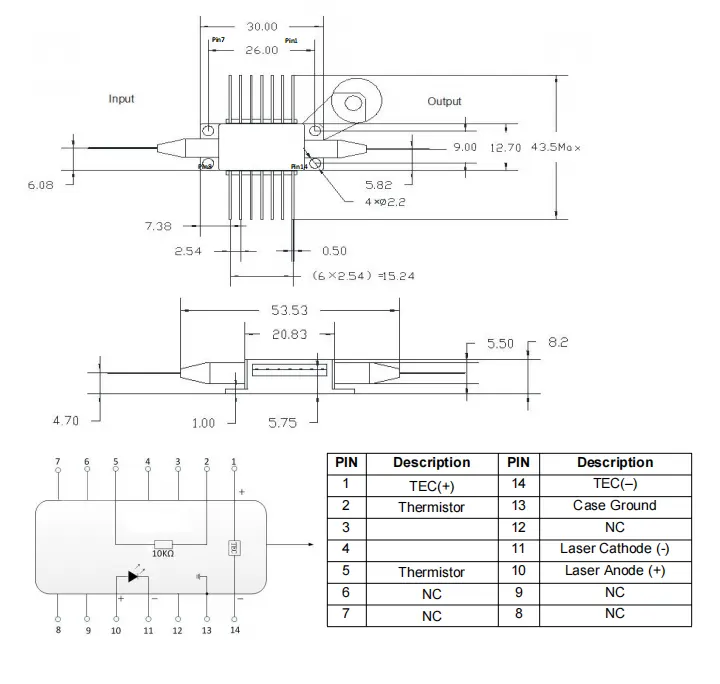

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1550nm 23dBm Halvleder optisk forsterker

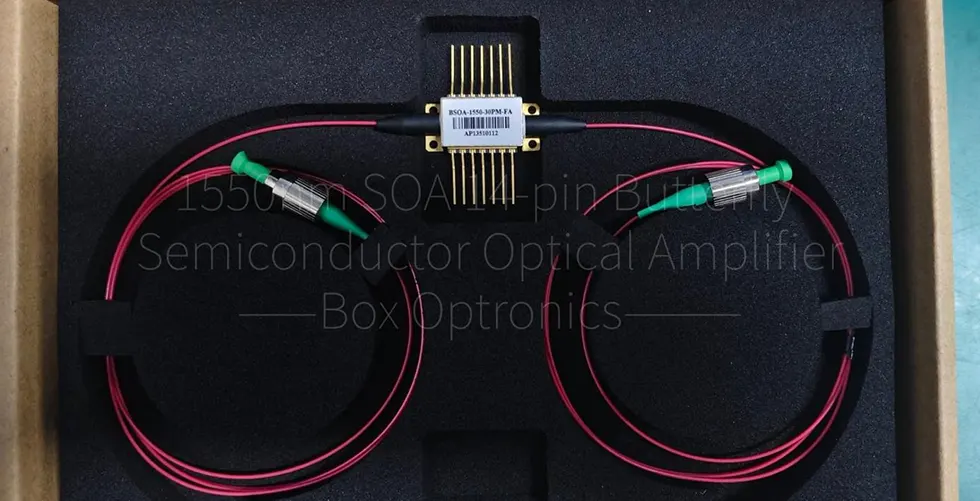

● Eksempel på pakking

*Frittstående enhet; ingen innebygd driver (modulpakken integreres med en driver er valgfritt).

Bestilling informasjon

f.eks: BSOA-1550-35PM-FA

(Bestillingsinformasjon: 1550nm 23dBm Halvleder optisk forsterker, 30~35dB liten signalforsterkning, 23dBm metningsoptisk kraft, 14-pinners sommerfuglpakke, med SM Hi1060 fiber, FC/APC-kontakt).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i følgende tilfeller innen garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
