1064nm optisk isolator med høy effekt

Produktoversikt-1064nm optisk isolator med høy effekt

Box Optronics leverer 1064nm High Power Optical Isolator, en høyytelses passiv optisk komponent designet for å beskytte laserkilder, frølasere og optiske forsterkere mot skadelig optisk tilbakemelding forårsaket av reflektert og tilbakespredt lys. Basert på Faraday-rotasjonseffekten, muliggjør denne isolatoren ikke-gjensidig lystransmisjon, og lar lys passere fremover med lavt tap mens den blokkerer lys i motsatt retning med høy isolasjon.

Med typisk innsettingstap, høy isolasjon og høyt ekstinksjonsforhold, er denne 1064nm-isolatoren optimalisert for fiberlaser- og forsterkersystemer med høy effekt. Den støtter gjennomsnittlig effekthåndtering på opptil 10W og toppeffekt på opptil 10kW for ns-pulsdrift, noe som gjør den egnet for krevende industrielle og vitenskapelige applikasjoner.

Nøkkelfunksjoner-1064nm optisk isolator med høy effekt

• Høy isolasjon: 30dB typisk toppisolasjon, 25dB minimum

• Lavt tap av innsetting

• Høyt tap av avkastning

• Lavt polarisasjonsavhengig tap (PDL)

• Høy effekthåndtering: opptil 10 W gjennomsnittlig effekt

• Kompakt og robust pakkedesign: 58×28×26 mm

• Tilgjengelig i PM (Polarization Maintaining) og ikke-PM-versjoner

• Flere bølgelengdealternativer: 980nm, 1030nm, 1064nm

Typiske bruksområder-1064nm optisk isolator med høy effekt

• Fiberlasersystemer og MOPA-fiberlasere

• Fiberforsterkere

• Optiske test- og måleinstrumenter

• Fiberoptiske sensorsystemer

• Frølaserbeskyttelse i forsterkerkjeder

• Fiberlasersystemer med høy effekt

• Forsknings- og utviklingslaboratorier

• Industrielle laserbehandlingssystemer

Tekniske spesifikasjoner-1064nm høyeffekt optisk isolator

Optiske spesifikasjoner (T=25°C)

Mekaniske og miljømessige spesifikasjoner

Produktdetaljer-1064nm optisk isolator med høy effekt

Hva er en optisk isolator?

En optisk isolator, også kjent som en Faraday-isolator, er en passiv to-ports optisk enhet som tillater preferanseoverføring i én retning samtidig som den gir høy isolasjon i motsatt retning. Det er en viktig komponent i laser- og fiberoptiske systemer for å beskytte laserkilder og optiske forsterkere mot optisk tilbakemelding forårsaket av reflektert og tilbakespredt lys.

Optiske isolatorer er basert på Faraday-effekten, som bruker et magneto-optisk materiale som roterer polarisasjonen av lys som passerer gjennom det når det utsettes for et magnetisk felt. Kombinert med polarisatorer, muliggjør denne polarisasjonsrotasjonen forover optisk overføring og høy isolasjon av lys som forplanter seg bakover.

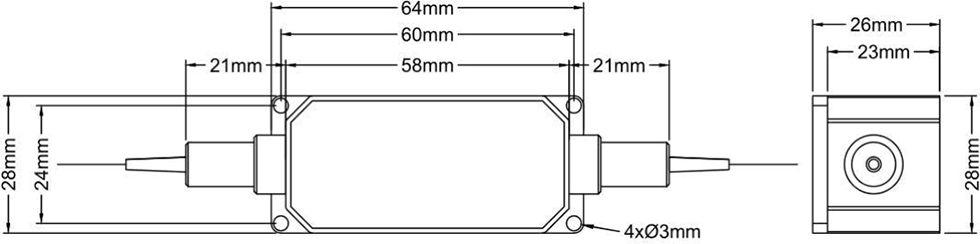

Pakkedimensjoner

Den 1064nm optiske isolatoren med høy effekt er pakket i et kompakt, robust hus med følgende dimensjoner (enhet: mm):

• Pakkestørrelse: 58 × 28 × 26 mm (L×B×H)

• 2-ports konfigurasjon med fiber-pigtails

• 4 monteringshull (Ø3 mm) for sikker installasjon

• Designet for høy pålitelighet og termisk stabilitet

Hvorfor velge Box Optronics?

• Streng kvalitetskontroll med 100 % testing før forsendelse

• Konkurransedyktige priser med stabil bulkleveringskapasitet

• Fleksible tilpasningsalternativer for bølgelengde, kraft, fiber og kontakter

• Eksempeltesting tilgjengelig for evaluering

• Global frakt med DHL, UPS og FedEx ekspresslevering

• Både PM- og ikke-PM-versjoner tilgjengelig

• Flere effektalternativer: 500mW til 10W

• Bred bølgelengdedekning: 980nm, 1030nm, 1064nm

• Pålitelig langsiktig forsyning for produksjonsmengder

Bestillingsinformasjon-1064nm optisk isolator med høy effekt

Modellnomenklatur

HPMIS - XXXX - X - X - X - X - X - XX

Eksempel: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, sakte akse arbeider, rask akse blokkert, PM Panda fiber, 900μm løst rør, 1m fiberlengde, 58x28x26mm pakke, 10W håndteringseffekt

Eksempel: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (ikke-PM), Hi1060 fiber, 900μm løst rør, 1m fiberlengde, 58x28x26mm pakke, 5W håndteringseffekt

Tilgjengelige tilpasningsalternativer

• Sentrumsbølgelengde: 980nm, 1030nm, 1064nm, andre bølgelengder tilgjengelig på forespørsel

• Effektivitet: 500mW, 1W, 2W, 5W, 10W, høyere effekt tilgjengelig for tilpassede design

• Polarisasjonstype: PM (Polarization Maintaining) eller ikke-PM (standard enkeltmodus)

• PM-aksekonfigurasjon: Sakte akse arbeider, begge akser arbeider

• Fibertype: PM Panda-fiber, Hi1060, andre spesialfibre

• Fiberlengde: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (egendefinerte lengder tilgjengelig)

• Pigtailtype: 250 μm bare fiber, 900 μm løst rør, 3,0 mm løst rør

• Pakkestørrelse: Standard 58x28x26mm eller egendefinerte pakkedimensjoner

• Versjoner med høyere isolasjon tilgjengelig for krevende applikasjoner

For tilpassede krav, vennligst kontakt vårt salgsteam med dine spesifikasjoner.

Datablad og testrapport-1064nm høyeffekt optisk isolator

Hver enhet leveres med en omfattende testrapport som dokumenterer målte ytelsesparametere. Dataarket PDF-filen inneholder detaljerte spesifikasjoner.

• Individuell testrapport følger med hver enhet

Datablad

Vilkår for tilbud og betaling

Sitatvilkår

• EXW

• DAP

• FOB

• Andre vilkår: Ta kontakt med oss ​​for å diskutere.

Betalingsbetingelser

• PayPal: Rask og sikker betaling for prøver og små bestillinger

• T/T (bankoverføring): Standard betalingsmåte for vanlige produksjonsordrer

• Alibaba Trade Assurance: Sikker ordrebeskyttelse for nettbaserte transaksjoner med kjøpergaranti

• Kredittkort: PayPal  og Alibaba er tilgjengelig

• Fleksible betalingsvilkår: Omsettelige

Ledetid

• Standardproduksjon: ~10–15 virkedager

• Egendefinerte konfigurasjoner: 15–20 virkedager

• Volumbestillinger: Ta kontakt for produksjonsplan

• Internasjonal frakt: ~3–5 virkedager (DHL/UPS/FedEx Express)

• Fremskyndet tjeneste: Tilgjengelig på forespørsel

Bruksmerknader og håndtering-1064nm optisk isolator med høy effekt

ESD-beskyttelse

Mens optiske isolatorer er passive enheter, kreves riktig håndtering for å opprettholde ytelse og pålitelighet.

• Arbeid på en ren, støvfri overflate

• Unngå å berøre fiberendene direkte

• Behold støvhettene på kontaktene når de ikke er i bruk

• Bruk riktig ESD-beskyttelse under håndtering og installasjon

• Håndter med forsiktighet for å unngå å skade fiber-pigtails

Fiberhåndtering

• Unngå overdreven bøying av fiberen

• Ikke trekk eller vri fiberhalsene

• Rengjør fiberkontaktene før tilkobling med riktig rengjøringsverktøy

• Bruk alltid støvhetter når kontakten ikke er i bruk

• Inspiser fiberendesiden for skade før bruk

• Ikke overskrid maksimal strekkbelastning (5N)

Krafthåndteringshensyn

• Sørg for at inngangseffekten ikke overskrider det nominelle maksimum

• Bruk riktig strømovervåking for å unngå overbelastning

• Tillat for riktig varmespredning ved høye effektnivåer

• Monter på en kjøleribbe for kontinuerlig drift med høy effekt

Installasjon og montering

• Monter isolatoren sikkert ved hjelp av de 4 monteringshullene

• Sørg for riktig justering for å minimere ytterligere tap

• Tillat tilstrekkelig plass til fiberbøyeradius

• Operer innenfor det angitte temperaturområdet for pålitelighet

• Unngå mekanisk belastning på fiberhalsene

• Sørg for riktig portorientering for riktig signalretning

• Bekreft retningen fremover/bakover før installasjon

Kvalitetssikring

Box Optronics er forpliktet til å tilby optiske komponenter av høy kvalitet med pålitelig ytelse. Alle våre optiske isolatorer med høy effekt gjennomgår streng testing og kvalitetskontroll før forsendelse.

Garanti

• 12 måneders begrenset garanti fra forsendelsesdatoen

• Garantien dekker defekter i materialer og utførelse

• Gratis reparasjon eller erstatning for defekte enheter under garanti

• Garantien dekker ikke skade fra feilbruk, feilhåndtering eller uautorisert modifikasjon
